Пневмоманіпулятор чи кран-балка: що потрібно вашому цеху

Кран-балка — перевірене десятиліттями рішення, і на багатьох виробництвах вона цілком заслужено стоїть уже багато років. Питання, яке варто ставити, — не «що краще взагалі», а «яке обладнання під яку операцію». Бо в реальному цеху переважна більшість щоденних завантажень і переміщень — це не гігантські конструкції, а компактні деталі вагою до 100 кг: заготовки, вали, диски, листовий метал, корпуси вузлів. Саме під цю масову, повторювану операцію і створена пневматична рука-маніпулятор VEXOR — спочатку для власного заводу ARPAL, українського виробника подрібнювачів гілок та щепорізів.

У цій статті — чесне порівняння без протиставлення і практичний орієнтир: де кран-балка залишається незамінною, а де рука-маніпулятор економить хвилини й гроші щодня.

Кран-балка: коли вона дійсно потрібна

Кран-балка, як і телфер чи консольний кран, створена для перекриття великих прольотів і роботи з вантажами, що виходять за межі одного робочого місця: переміщення по всьому цеху, підйом важких і габаритних конструкцій, робота з вантажами понад 100–200 кг і більше. Там, де потрібно підняти важку деталь і перенести її на значну відстань між дільницями, кран-балка залишається правильним вибором.

Пневматична рука-маніпулятор: для чого вона створена

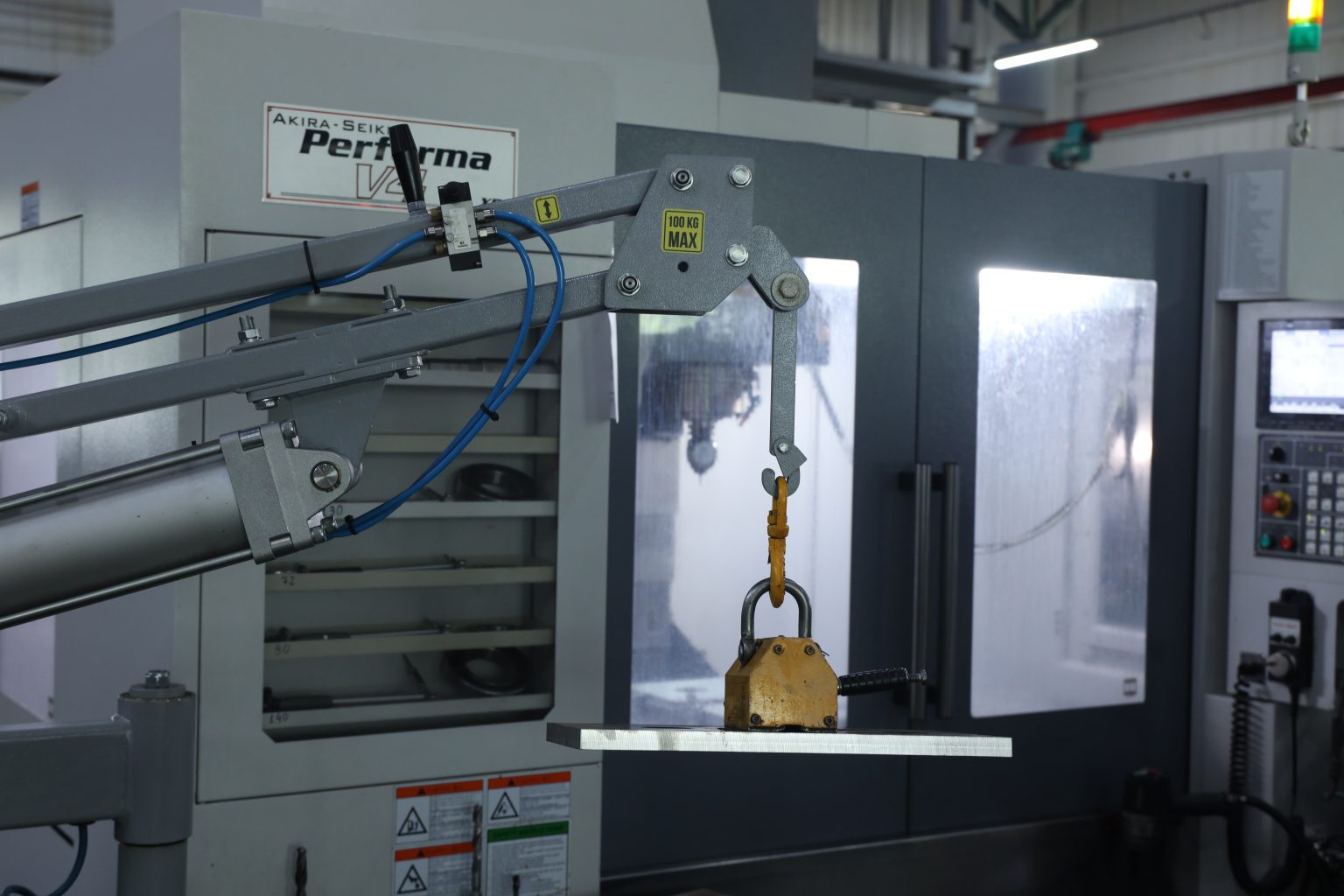

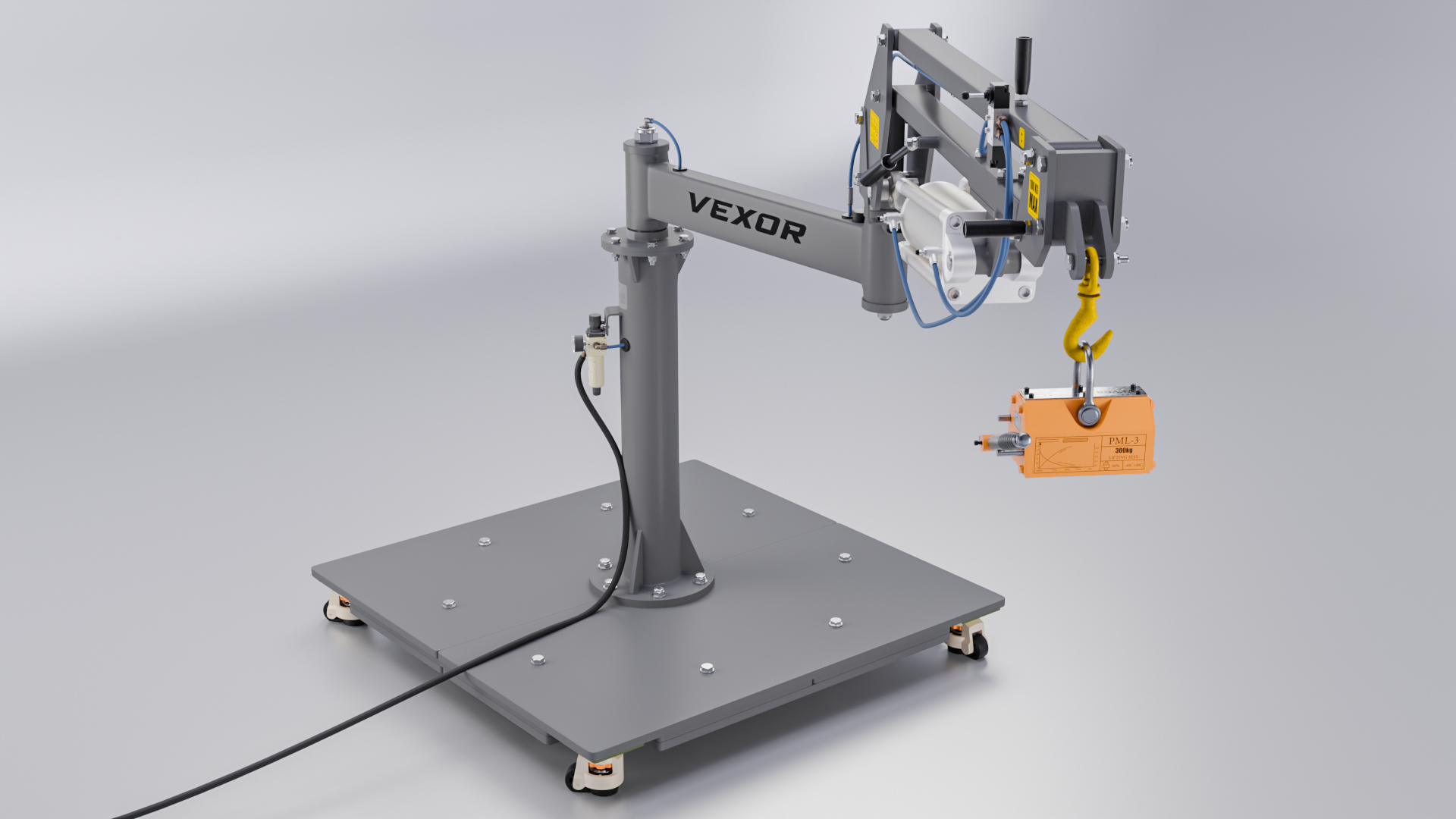

Рука-маніпулятор VEXOR — це стаціонарне обладнання, змонтоване безпосередньо біля верстата чи дільниці. Вона працює від стисненого повітря (3–6,5 бар), без електроніки й складного програмування, обертається на 360° і піднімає до 100 кг у зоні захвату до 2210 мм. Повні технічні характеристики моделі РМ-1000 — на сторінці товару.

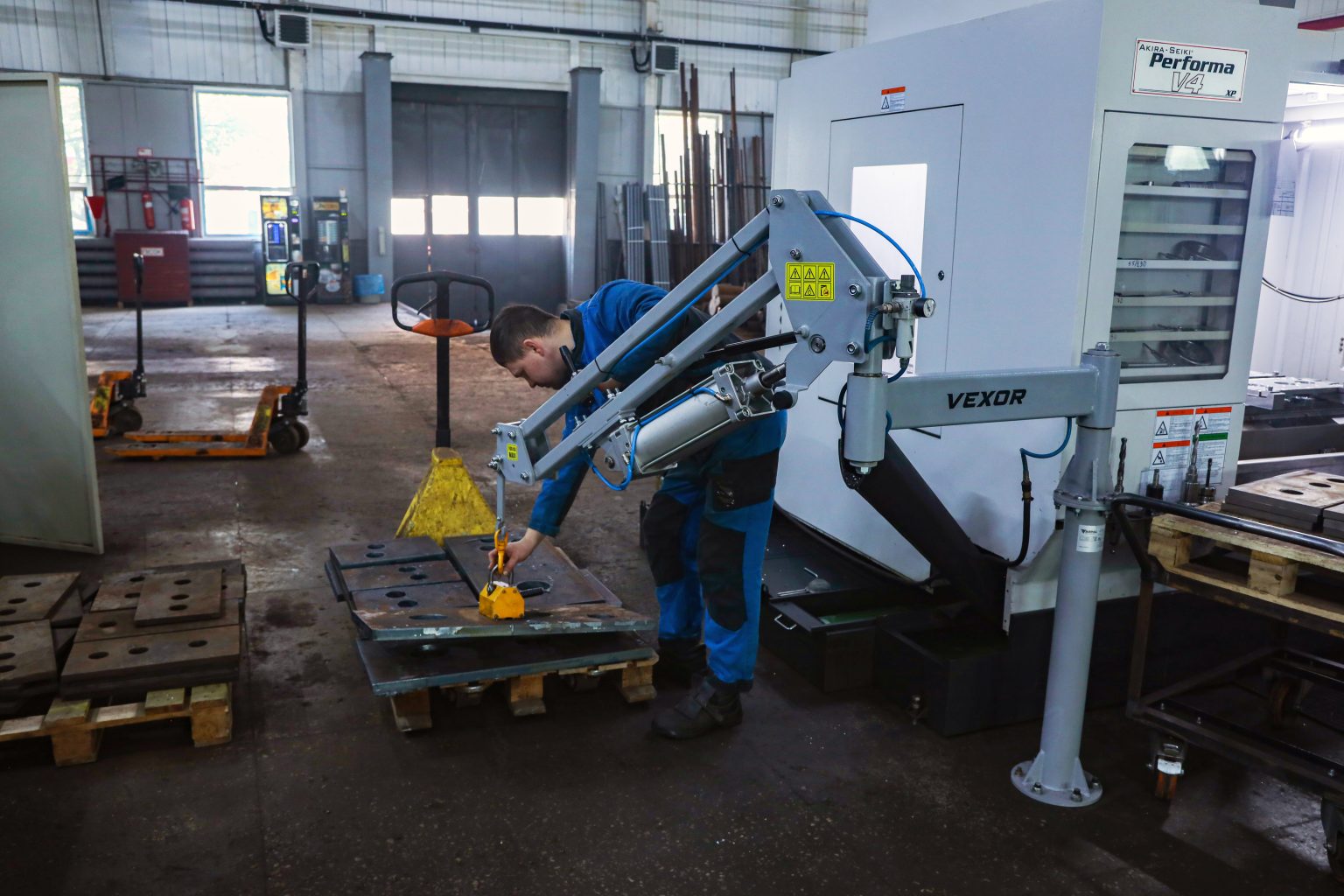

Головна відмінність — не у вантажопідйомності самій по собі, а в тому, що маніпулятор закріплений за одним оператором на одній операції: завантажив — розвантажив — знову завантажив, десятки разів за зміну, без черги до спільного крана і без другого оператора для стропування.

Пряме порівняння

Чому компактні деталі — головна щоденна операція цеху

За практикою власного металообробного виробництва ARPAL, для якого VEXOR спершу й розробили це рішення, переважна частина щоденних завантажень і переміщень у цеху — це саме компактні деталі до 100 кг: тіла обертання (вали, труби, штоки), литі заготовки, корпуси агрегатів, листовий метал під магнітний захват. Для таких операцій кран-балка технічно справляється, але є надлишковою: довший цикл, потрібен другий оператор для стропування, а сам кран у цей час недоступний для інших дільниць цеху.

Рука-маніпулятор бере на себе саме цю масову повторювану роботу, звільняючи кран-балку для того, для чого вона й призначена, — важких і габаритних переміщень. На практиці це не заміна, а розподіл навантаження: кран-балка закриває «великі» завдання, маніпулятор — щоденну рутину біля верстата.

Кейс ARPAL: де це вже працює щодня

VEXOR не тестували гіпотезу на чужому виробництві — маніпулятор народився на заводі ARPAL і досі там працює: сьогодні на різних дільницях встановлено понад 15 одиниць, які закривають завантаження токарних, фрезерних верстатів, роботу з листовим металом і зварювання. Саме на цьому виробництві виміряли цикл 126 → 28 секунд і порахували економію в ≈100 000 грн на рік — це не лабораторні цифри, а щоденна практика цеху, який продовжує зростати. Каталог обладнання, для якого спочатку створювався маніпулятор, — на сайті ARPAL.

Скільки це коштує і коли окупається

Рука-маніпулятор РМ-1000 коштує від 249 000 грн з ПДВ. За розрахунками VEXOR на прикладі ARPAL, при вартості простою верстата близько 25 грн за хвилину лише економія на операціях завантаження дає близько 100 000 грн на рік — тобто обладнання окупається в межах року за рахунок швидшого циклу й вивільнення одного оператора з операції.

Як обрати: практичний чек-лист

Перш ніж вирішувати між кран-балкою і рукою-маніпулятором, дайте відповідь на кілька питань:

• Яка типова вага деталі? До 100 кг — розгляньте маніпулятор; понад 100 кг — кран-балку чи телфер.
• Яка форма вантажу? Компактна чи тіло обертання — маніпулятор; великогабаритний плаский лист від 1,5×3 м — кран-балка або спеціалізоване обладнання.
• Яка відстань переміщення? В межах одного робочого місця (радіус до 2,21 м) — маніпулятор; між дільницями цеху — кран-балка.
• Скільки разів на зміну відбувається операція? Десятки повторів на одному верстаті — прямий кандидат на маніпулятор.
• Чи готові виділити окремого стропальника? Якщо ні, маніпулятор дозволяє одному оператору працювати самостійно.

Повний асортимент обладнання дивіться в каталозі VEXOR, а індивідуальну консультацію під ваш цех можна отримати на сторінці контактів.

Поширені запитання

Чи замінює рука-маніпулятор кран-балку повністю?

Ні, і VEXOR не позиціонує це як заміну. Кран-балка залишається правильним вибором для важких і габаритних переміщень понад 100 кг та між дільницями цеху. Маніпулятор закриває іншу — масовішу — задачу: швидке завантаження й вивантаження верстата компактними деталями до 100 кг.

Наскільки рука-маніпулятор швидша за кран-балку?

За внутрішніми замірами на заводі ARPAL цикл завантаження заготовки скорочується зі 126 до 28 секунд — приблизно на 75%.

Скільки коштує пневматична рука-маніпулятор VEXOR?

Модель РМ-1000 коштує від 249 000 грн з ПДВ. Ціна залежить від комплектації захватів і додаткового обладнання.

Чи потрібна електрика для роботи маніпулятора?

Ні. РМ-1000 працює виключно від стисненого повітря під тиском 3–6,5 бар, без електроніки й складного програмування.

Яка максимальна вага вантажу для РМ-1000?

До 100 кг при робочому тиску 6 атм, з обертанням на 360° і зоною захвату до 2210 мм.

Де побачити роботу маніпулятора наживо перед купівлею?

На виробництві ARPAL, де встановлено понад 15 маніпуляторів VEXOR на різних дільницях, — це основний референс-кейс продукту.
